为降低大功率电动机起动时对电网及附近电气设备的影响，要求l5kW以上的大功率电动机必须采用减压式起动方式。目前常用的减压起动方式有自糊变压器减压起动 (自榴减压起动)和星形一三角形减压起动两种，它们的共同点是均采用将电动机从起动状态切换到正常运转状态。
　　本例介绍一款具有保护功能的自隅变压器减压式起动器，它具有成本低、制作简单、性能稳定等特点，实用性较强。
　　电路工作原理

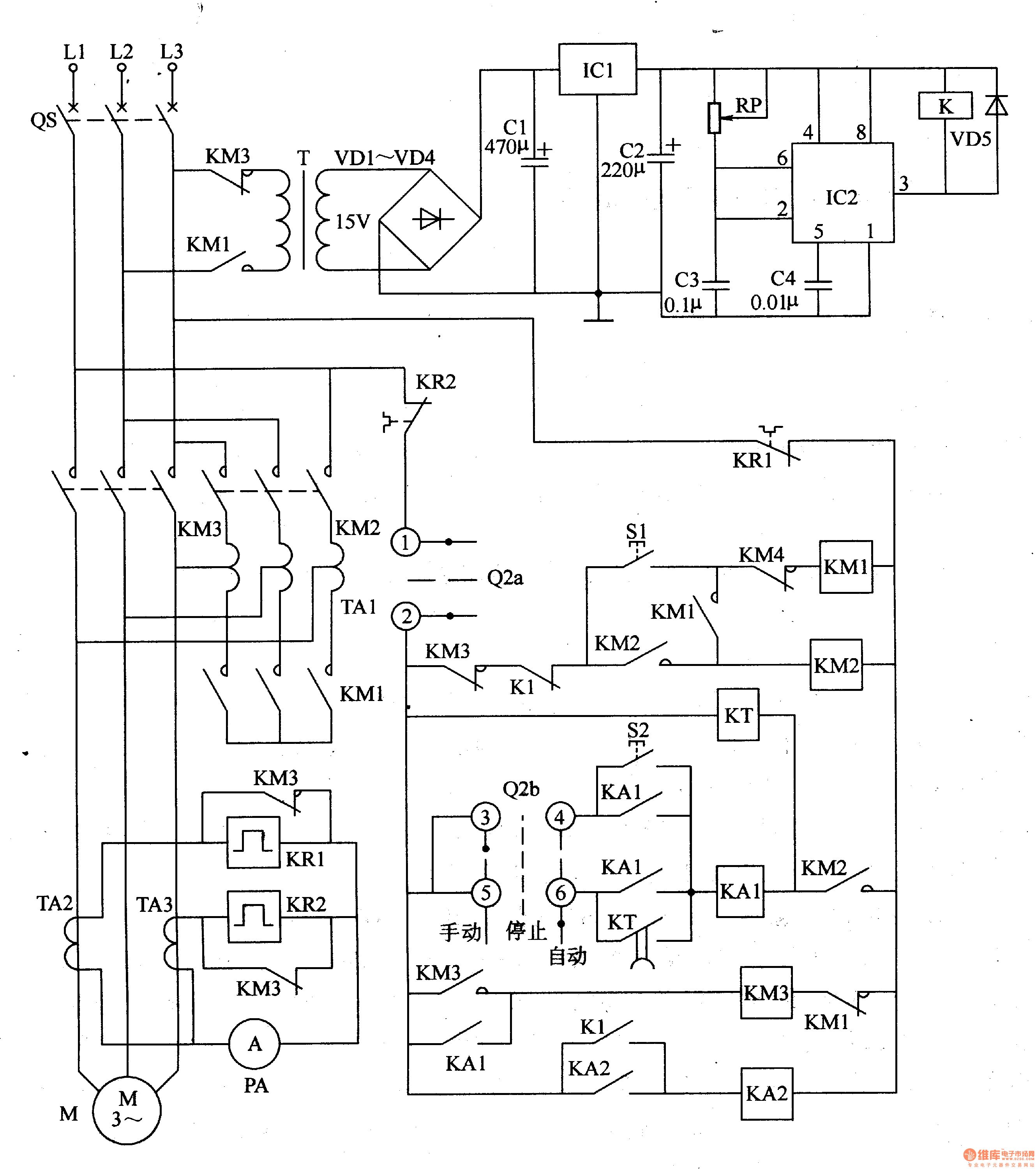

　　该电动机减压起动器由减压起动控制电路和保护电路组成，如图8-55所示。

　　减压起动控制电路由起动按钮Sl、主令控制器 (Q2a、Q2b)、交流接触器KMl-KM3、中间继电器KAl、KA2、时间继电器KT、自擂变压器TAl等组成。
　　保护电路由电源变压器T、二极管VDl-VD5、电容器Cl-C3、三端集成稳压集成电路ICl、电位器RP、时基集成电路IC2和继电器K等组成。
　　TA2、TA3为电流互感器，KRl和KR2为热继电器，QS为。
　　接通QS后，将Q2置于自动"位置，按一下Sl，KMl通电吸合，其常开触头接通，使KM2通电吸合，KM2的常开触头接通后，松开Sl，KMl和KM2仍维持吸合状态，交流380V电压经TAl减压后使电动机M减压起动运转。与此同时，KM2的另一常开触头接通，KT通电工作，KT的常开触头经延时后将KAl的电源接通，KAI吸合，KAl的常开触头将KM3的电源接通，KM3吸合，其常开触头接通，常闭触头断开，KMl和KM2断电，电动机M完成了减压起动过程，进入全电压运转状态。
　　在KMl吸合后，其一组常开触头将电源变压器T的回路接通，在T的二次绕组两端产生l5V感应电压，该电压经VDl一VD4整流、Cl滤波及IC1稳压后，产生+l2V(Vcc)电压。+l2V电压除供给lC2外，还经RP对C3(RP的阻值和C3的容量根据保护延时时间T而定)充电。
　　若电动机的减压起动控制电路工作正常，则KM3的常开触头接通后，其常闭触头将T的输人电源回路切断，使保护电路在电动机正常运转时停止工作。
　　若某种原因使KT或减压起动控制电路发生故障，超过规定时间2倍仍不能切换到正常运转状态时，则保护电路通电时间 (即KMl常开触头接通时间)会延长，使IC2的2脚和6脚电压上升至2Vcc/3，1C2内电路翻转，3脚由高电平变为低电平，使K吸合，其常开触头接通，将KMl和KM2的电源切断，使减压起动控制电路迸人保护状态;同时，还使KA2通电吸合，KA2的常开触头接通，报警器发出报警声。
　　元器件选择
　　Cl和C2均选用耐压值为为25V的铝器;C3和C4均选用器。
　　RP选用小型电位器或可变电阻器。
　　VDl-VD5均选用1N4007型硅整流二极管。
　　ICl选用LM7812型三端集成稳压器;IC2选用NE555时基集成电路。
　　K选用I2V直流继电器。
　　T选用5W、二次电压为l5V的电源变压器。
　　S1和S2均选用动合 (常开)型按钮。
